생산자동화기능사 실기 연습(12)



---

 1) 기준면 윗면으로 하여 스케치



 2) 돌출 보스/베이스 선택하여 돌출(깊이: 10) 작업



 3) 도형 옆면 선택하여 스케치



 4) 돌출 보스/베이스 선택하여 돌출(깊이: 10) 작업



 5) 도형 윗면 선택하여 스케치



 6) 돌출 컷(블라인드 형태 → 관통) 작업



 7) 참조 형상(기준면) 작업

  - 두 개의 옆면을 선택하여 중간 평면을 생성해줍니다.



 8) 생성된 평면에 선 스케치



 9) 보강대(보강대 두께: 6) 작업

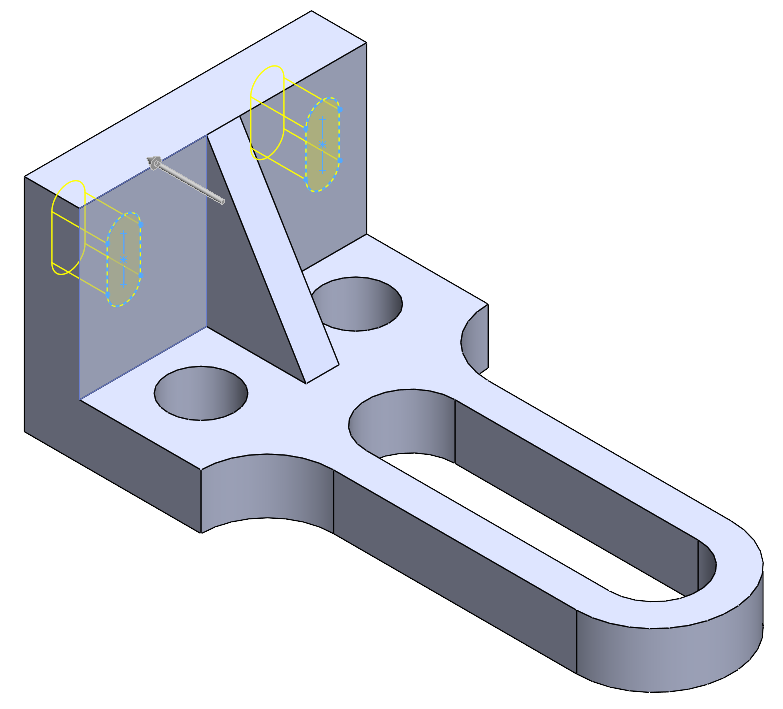

 10) 옆면 선택하여 타원 스케치



 11) 돌출 컷(블라인드 형태 → 관통) 작업



 12) 필렛(반경: 8) 작업

생산자동화기능사(실기12번).SLDPRT

0.12MB
